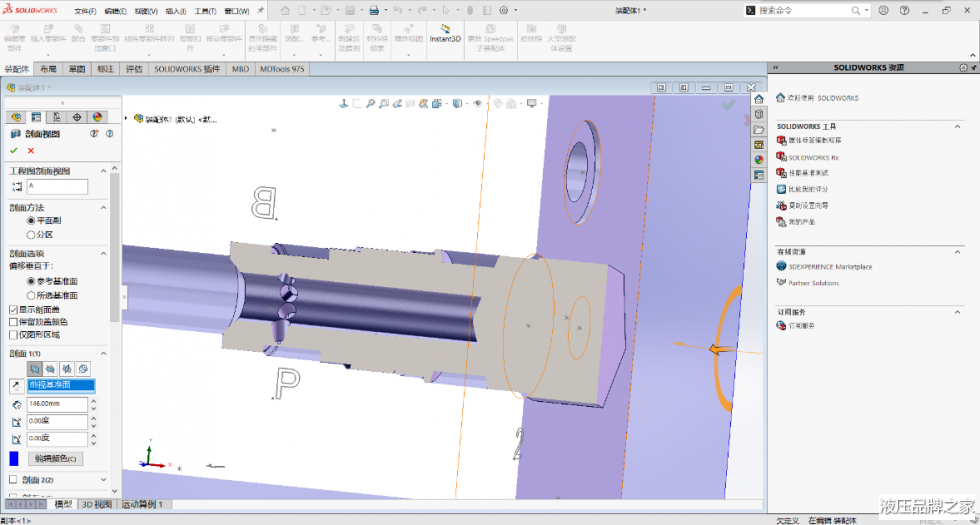

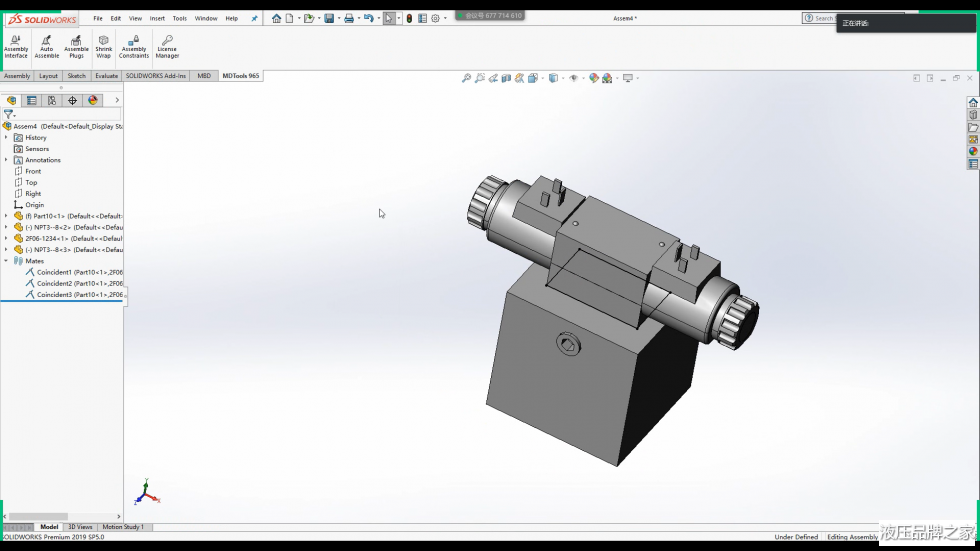

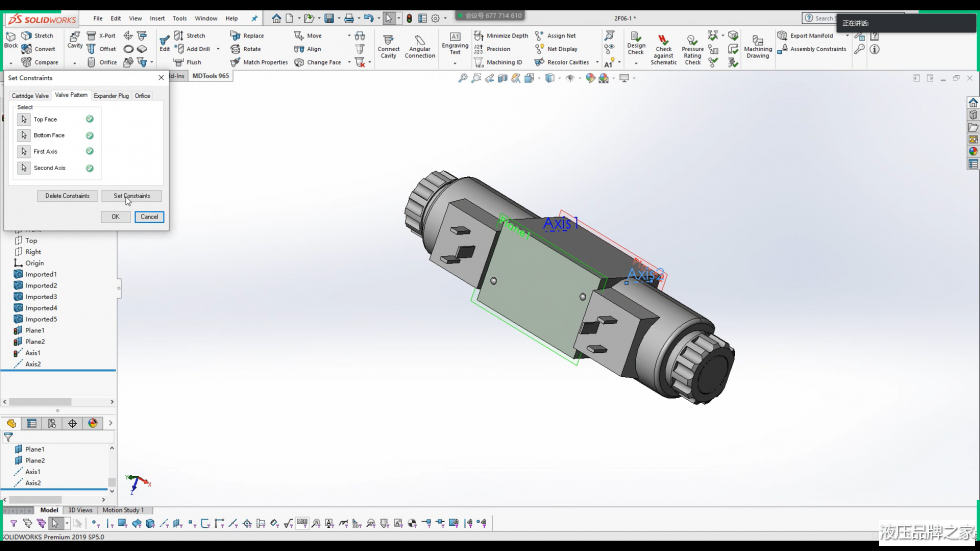

上次我們以電磁換向閥為例初步介紹了利用MDTools快速生成裝配體的幾個步驟，這次將具體介紹如何給不同種類的液壓元件設置裝配參考。 在MDTools中常用可供設置裝配參考的元件主要分為以下幾類：Cartridge Valve插裝閥、Valve Pattern板閥和Expander Plug增大塞子。本文將依次示范如何為對應元件設置裝配參考。 圖片：1.png  首先是插裝閥。插裝閥是安裝在閥塊內部可以作自由軸向移動的液壓元件。通過控制插裝閥芯的啟閉和開啟量的大小，可以控制主油路液體的油流方向、壓力和流量。 在設置插裝閥的裝配參考時首先要明確元件所對應的孔腔類型。以T-11A為例，首先在MDTools Library Manager中搜索該孔腔，可以看到右側的孔腔預覽圖中標明了LS也就是定位肩的位置，這將是設置插裝閥裝配參考的關鍵。 圖片：2.png  在SOLIDWORKS中打開插裝閥模型，并選擇Set Constraints中的Cartridge Valve來設置裝配參考。其中Top Face選擇插裝閥上表面，Bottom Face選擇元件所對應的定位肩表面，Axis選擇旋轉軸，最后保存裝配參考。 圖片：3.png  現在來到裝配體界面看一下設置完參考后插裝閥的裝配效果。這里展示的是元件裝配后的剖視圖。 圖片：4.png  然后要介紹到的是板閥的裝配參考設置。分別是：上參考面、下參考面和兩條參考軸，設置完成后點擊Set Constraints并保存。 圖片：5.png  需要注意的是參考軸的設置要依據板閥的定位孔順序。在MDTools Library Manager的閥塊類型中篩選板閥閥孔（Interface Pattern），找到需要的閥孔后在下方選擇Edit Footprint Data，列表中的BH1、BH2等即對應了定位孔順序，點擊可以看到其在孔腔中的對應預覽圖，根據庫中的數據設置參考最后即可實現板閥的自動裝配。 圖片：6.png  最后介紹到的是Expander Plug塞子的裝配參考設置，該類元件的設置也是幾種元件中最簡單的，分別選擇堵頭的底面和底面邊線即可完成設置。 圖片：7.png  圖片：8.png  最后是板閥和堵頭的裝配效果展示，那么MDTools設置不同元件的裝配參考就介紹到這里，希望對大家有所幫助。 |
|
|
