[液壓系統設計]MDTools及HyDraw——專業的液壓閥塊設計軟件

樓主^#

更多發布于：2022-04-25 14:00

液壓閥是一種用壓力油操作的自動化元件，它受配壓閥壓力油的控制，通常與電磁配壓閥組合使用，可用于遠距離控制水電站油、氣、水管路系統的通斷。常用于夾緊、控制、潤滑等油路。

在日常工程設計中，閥塊設計通常要滿足以下設計要求：

（1）結構緊湊，占用空間小；

（2）油路簡單，壓力損失小；

（3）易于加工，輔助工藝孔少；

（4）可靠性強，確保管道間壁厚。

由于閥塊的專用性強不具備通用性，一般都是根據實際需要單獨設計。而閥體內部多孔相交，在以往的設計中設計人員需要基于二維液壓原理圖要求進行設計，其過程艱苦而復雜，十分考驗設計人員的空間想象能力，而修改時也會產生巨大的工作量。因此，應用專業的輔助設計軟件會為工程帶來極大便利。今天為您帶來MDTools及Hydraw這兩款專業的液壓集成塊設計軟件：

MDTools是一款由 VEST 公司設計的三維液壓集成塊設計軟件，它在我們熟悉的SolidWorks環境下進行設計，檢查，并生成相關文檔。MDTools使原先復雜的閥塊集成設計變得快捷簡單，并為用戶避免了許多常見設計錯誤的發生，使設計成本和制造成本大大降低。

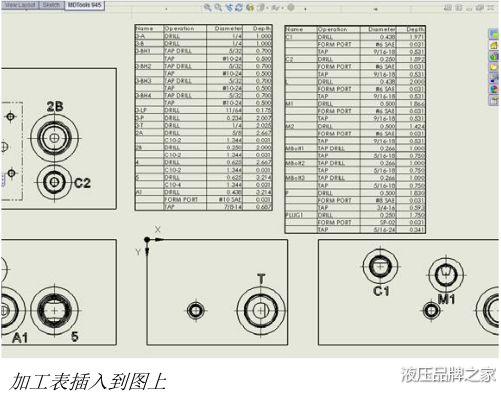

MDTools可以使用有效的孔腔連接特性輕松連接兩個孔腔，孔腔流徑采用彩色編碼方式使集成塊內部及其連接設計更加可視化。并且在設計出產品及真正加工之前，其自帶的設計檢查功能使用戶可以及時地發現并輕松修正錯誤。加工圖指令使你自動獲取集成塊的孔腔加工數據，創建加工圖，并把它嵌插在二維圖中。


下面讓我為您簡單介紹MDTools的幾個特點：

（1）強大可視化的集成塊內部及其聯接的設計交互界面；

（2）孔腔、流經路徑、安裝端口以及不通區域采用色彩編碼方式，使得復雜的集成塊識別容易和方便；

（3）檢查每個壓力/油箱網絡或整個集成塊的流速，每個油箱及其關聯壓力采用流速色彩編碼，紅色表示高壓，綠色正常，黃色低壓；


（4）通過系統嵌入的集成塊設計方法、規則和要求等設計知識驅動設計，實現帶角度的孔、槽、腔洞、隔斷、孔洞以及O型環溝槽復雜設計；

（5）通過能效的關聯和平滑過渡方法設計彎頭，最小化壓力下降以及由此導致的能效損耗；

（6）采用參數化和交互方式進行型腔的設計操作，可以拖拽一個腔洞或腳標，進行相關計算；

（7）提供集成塊設計強大的檢查工具，包括連接性、壁厚以及更多的檢查選擇項，使得原先復雜、容易錯誤的工作變得容易簡單；


（8）通過關聯性設置，在插入結構端口時對直徑和深度進行優化,可以定義油箱及其關聯壓力的標稱流速范圍，對不同的流速范圍，定義結構孔最大比例；

（9）根據所繪制三維閥塊自動生成工程圖，且修改過的閥塊特征也會在工程圖中同步更新。同時還可根據閥塊數據一鍵生成加工表、端口組件表、孔腔列表等；


（10）自動在所有零件/裝配體模型上設置所需的裝配體約束，使得他們在正確的位置裝配組件，沒有裝配體約束的零件將不能在集成塊上裝配。

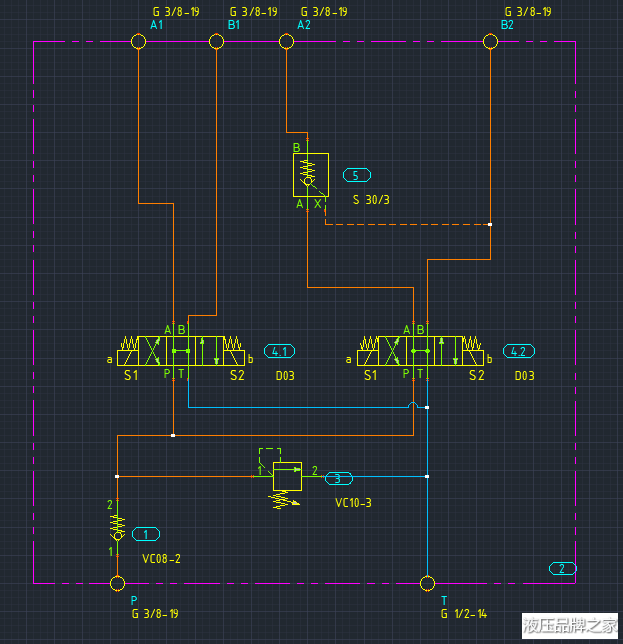

當然MDTools的設計優勢遠不止上述幾點。同時作為MDTools的輔助設計，HyDrawCAD是使用自帶二維 CAD 引擎的設計軟件。該軟件功能強大，可以輕松快速地設計繪制出專業的、毫無差錯的液壓回路，而且還能自動生成物料清單。其與AutoCAD相似的設計界面不僅帶給用戶以親切熟悉之感的同時也使沒有使用經驗的用戶可以輕松上手。


HyDrawCAD使用 ISO 液壓元件符號，通過智能鏈接功能關聯模型數據、配件、文檔和 CAD 文件。而且充分利用基于模型功能的數據和數值記憶庫，自動生成BOM表、系統定價、基于設計的組件和端口選擇向?qū)В_保了設計的準確性和高效性。


MDTools可將HyDraw所繪制的原理圖導入并根據原理圖自動生成閥塊，原理圖中所包含的流速、油路、端口名稱等數據也將一并導入。您也可以對自動生成的三維閥塊進行調整，修改后的效果將在實體模型上得到迅速反饋。
綜上所述，HyDraw與MDTools的結合使用可以為工程帶來巨大的便捷，他們避免了設計中許多困難重復的工作，大大減少設計人員工作量，提高工作效率。MDTools和HyDraw更進一步的使用說明及實例將在后續文章中為您逐步介紹。

喜歡1 評分0

最新喜歡：

kong

回復

BK0717N70 液壓菜鳥發帖數3 液壓幣15枚加關注寫私信	沙發^# 發布于：2022-04-26 10:09 MDTools專業的閥塊設計軟件節約時間成本
	回復(1) 喜歡(0) 評分

15851941658 液壓菜鳥發帖數3 液壓幣15枚加關注寫私信	板凳^# 發布于：2022-04-26 10:10 MDTools專業的閥塊設計軟件節約時間成本
	回復(1) 喜歡(0) 評分

李丶偉液壓學徒工發帖數36 液壓幣80枚加關注寫私信	地板^# 發布于：2022-04-26 11:17 試用版用著還行，但是限制10個孔就比較難受了
	回復(1) 喜歡(0) 評分

DDSOFT_Howe 液壓菜鳥發帖數3 液壓幣15枚加關注寫私信	4樓^# 發布于：2022-04-26 11:26 HyDraw可快速和方便地進行專業的繪制，通過自動生成材料明細表來避免液壓原理圖設計的錯誤。
	回復(1) 喜歡(0) 評分

THTHTHT 液壓菜鳥發帖數2 液壓幣13枚加關注寫私信	5樓^# 發布于：2022-04-27 14:03 HyDraw可快速和方便地進行二維圖紙的繪制，完成標準化的圖紙
	回復(1) 喜歡(0) 評分

EthanDustin 液壓菜鳥發帖數8 液壓幣31枚加關注寫私信	6樓^# 發布于：2022-04-29 11:25 運用參數化設計軟件可以快速重用零部件和裝配體，通過選擇參數來自動建模，節省了重復設計帶來的大量的時間浪費，并且提高了設計質量。
	回復(1) 喜歡(0) 評分

jkgg 液壓菜鳥發帖數6 液壓幣19枚加關注寫私信	7樓^# 發布于：2022-05-05 10:18 MDtools與Hydraw相結合，大大提高了液壓閥塊設計效率
	回復(1) 喜歡(0) 評分

sjg199591 液壓菜鳥發帖數22 液壓幣57枚加關注寫私信	8樓^# 發布于：2022-05-05 11:36 不錯，學習了，感謝分享
	回復(1) 喜歡(0) 評分

WXJ1006 液壓工程師一級發帖數460 液壓幣4706枚加關注寫私信謝謝	9樓^# 發布于：2022-05-18 21:05 有試用版的嗎
	回復(1) 喜歡(0) 評分

3.1415etc 液壓學徒工二級發帖數168 液壓幣281枚加關注寫私信第一天	10樓^# 發布于：2022-05-25 17:06 謝謝分享
	回復(1) 喜歡(0) 評分

誅仙弒魔液壓菜鳥發帖數61 液壓幣11枚加關注寫私信 hahaha	11樓^# 發布于：2022-07-06 14:54 研究學習下
	回復(1) 喜歡(0) 評分

kong 液壓菜鳥發帖數17 液壓幣1枚加關注寫私信 +	12樓^# 發布于：2023-06-16 11:30 666
	回復(1) 喜歡(0) 評分

342403528 終身VIP會員發帖數78 液壓幣5891枚加關注寫私信 1111	13樓^# 發布于：2023-07-21 10:28 BK0717N70：MDTools專業的閥塊設計軟件節約時間成本回到原帖老板，專業非標液壓閥塊加工廠家，需要的聯系19569715587
	回復(0) 喜歡(0) 評分

342403528 終身VIP會員發帖數78 液壓幣5891枚加關注寫私信 1111	14樓^# 發布于：2023-07-21 10:28 15851941658：MDTools專業的閥塊設計軟件節約時間成本回到原帖老板，專業非標液壓閥塊加工廠家，需要的聯系19569715587
	回復(0) 喜歡(0) 評分
