[討論]萬福樂WANDFLUH滑閥的結構原理圖

萬福樂WANDFLUH滑閥的結構原理圖萬福樂WANDFLUH滑閥的驅動方式有手動和自動（機械、電磁）兩種。自動滑閥由被它控制的機械設備帶動,兩者協調動作,使機器設備自動連續運轉。萬福樂WANDFLUH滑閥廣泛用于液壓和氣動裝置中。當活塞到達左極限位置（行程終了）時，滑閥驅動軸被帶動，使柱塞位置移至左邊，切換流體的流向，p1壓力的流體便流向B通道，進入壓力缸的B′室，使活塞向右移動，A室中的流體則回流至通道 A并流向出口。當活塞到達右極限位置時，萬福樂WANDFLUH滑閥的驅動軸又被帶動，使柱塞位置回復到右邊位置。這樣，滑閥使壓力缸的活塞完成往復運動的一個周期動作。如此不斷循環，活塞便自動連續往復運動。若使滑閥驅動軸處于中間位置，則活塞運動停止。平面型單閥瓣滑閥的閥瓣因受到較大的壓力差作用，在滑動面上產生的摩擦力大，動作不靈敏，易磨損。萬福樂WANDFLUH滑閥它還因結構上的缺點，不能在小流量范圍內調節，因而當機械設備在低負荷下運行時，經濟性會降低。平面型雙閥瓣滑閥增加一副閥瓣），流量調節性能和閥瓣受力狀況得到改善，但仍存在摩擦力大的缺點。平面型閥瓣滑閥主要用于蒸汽機。回轉式滑閥的優點是切換動作迅速、精確，并可微調，但密封性較差。萬福樂WANDFLUH滑閥它適用于壓力、溫度不高的場合。萬福樂WANDFLUH滑閥是換向閥處于中間位置(Neutral Position)或原始位置(Normal position )時，閥中各油口的連通方式稱為換向閥的滑閥機能?；y機能直接影響執行元件的工作狀態，不同的滑閥機能可滿足系統的不同要求。正確選擇滑閥機能是十分重要的?；y是利用閥芯（柱塞、閥瓣）在密封面上滑動，改變流體進出口通道位置以控制流體流向的分流閥。滑閥常用于蒸汽機、液壓和氣壓等裝置，使運動機構獲得預定方向和行程的動作或者實現自動連續運轉。

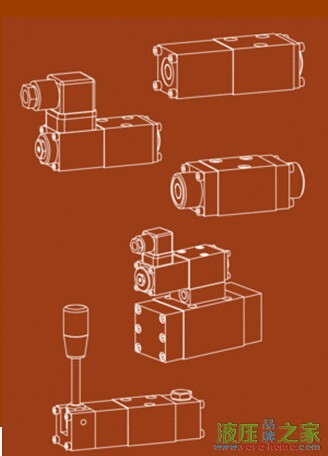

萬福樂WANDFLUH滑閥工作原理圖如下：


萬福樂WANDFLUH滑閥式的技術參數如下：
■直動式-和先導式控制
■板式結構
■電磁-，氣控-，液控-，機械控制式
■通徑 NG3-Mini, NG4-Mini, NG4-ISO, NG6 and NG10
■最高工作壓力 350 bar
■最大流量可達 100 l/min
■標準型產品低泄漏
■多種特殊機能閥芯
■根據特殊需求變化閥芯尺寸
■柔性換向閥減小壓力沖擊
■即便是特種閥，依然保證快速供貨萬福樂WANDFLUH滑閥的結構原理圖
