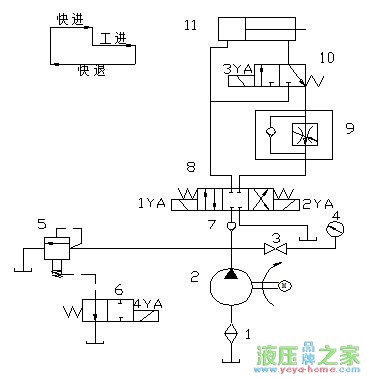

卸荷：油泵啟動后6件的4YA沒有得電，那么油泵的油打出后經件5直接回油箱，系統卸荷。這樣無論動作1YA，2YA，油缸都不會有動作。

快進：動作6件的4YA，8件的1YA，10件的3YA，油液經7件單向閥，到8件的左側通向11件油缸的后腔，而油缸前腔的回油經過10件的左側回到了后腔，這樣就形成了液壓回路中的差動增速回路。從而實現快進動作。

工進：動作6件的4YA，8件的1YA，油液經7件單向閥，到8件的左側通向11件油缸的后腔，而油缸前腔的回油經過9件（單向調速閥）中的節流閥回到油箱，這樣就形成了液壓回路中的回油調速回路，而工進的速度，取決于9件中節流閥開口的大小。

快退：動作6件的4YA，8件的2YA，油液經7件單向閥，到8件的右側及9件中的單向閥而不經過節流閥，通向11件油缸的前腔，而油缸后腔的油液經8件的右側直接回到油箱。實現快退。
