[供應]閥塊設計軟件MDTools孔腔插入和設計

樓主#
更多 發布于：2020-07-22 17:27
在MDTools中，一個集成塊中所有類型的孔稱之為孔腔（Cavities）。
一個MDTools孔腔可能是一個鉆削孔、一個端口(SAE端口、BSP端口、NPT端口等)，一個插裝式閥孔腔、一個螺栓孔、一個定位銷孔或者一個凹腔。

1 孔腔建模





一個孔腔的幾何是指其尺寸以及階梯尺寸和階梯數量的關系。

臺階是由圓柱和圓錐組成，在MDTools孔腔輪廓中被定義為階梯‘Step’。

階梯信息類似于一個鉆頭，有鉆頭直徑、鉆頭深度和鉆頭的底部錐角。

注意:
§ 階梯1（Step1）到階梯11（Step11）的深度從階梯0（Step0）開始度量。


1. 插裝式閥孔腔




插裝式閥的孔腔（Cartridge valve cavities）分為工作部分（端口部分）和不工作部分（dead areas） 。

一個孔腔的所有部分除端口部分外均考慮為不工作部分。

注意:
§ 一個插裝式閥的底部端口（Bottom port）深度是底部端口自平口表面的起始深度。

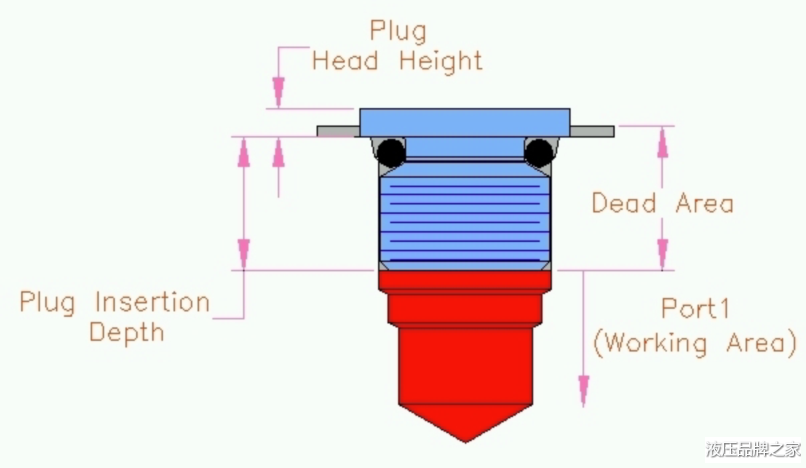

2. 端口（Ports）




端口的孔腔分為工作和不工作兩個部分。
在堵塞/配合的插入深度之下的孔腔部分均考慮為工作部分（Working Area）。
插入深度的部分考慮為不工作部分（Dead Area）。

注意:
§ 對于端口孔腔，堵塞插入深度必須定義。
§ 如果沒有定義，在連通性和壁厚檢查時整個孔腔將包含在工作部分之中。

3. 鉆削孔（Drill Holes）




整個孔腔視為工作部分。
在孔腔的階梯0（Step0）中輸入孔的尺寸。

4. 定位銷孔（Locating Pin Holes）




整個孔腔視為不工作部分。
在孔腔的階梯0（Step0）中輸入孔的尺寸。
所有的尺寸固定不變。

5. 螺栓孔（Bolt Holes）




整個孔腔視為不工作部分。
集成塊設計中用到的三種螺栓孔。
? 帶螺紋的螺栓孔 (用于在集成塊上安裝部件以及安裝集成塊)
? 通鉆螺栓孔
? 帶沉孔的螺栓通孔 (用于安裝集成塊)


2 安裝圖（Footprints）




如果在一個原理圖中的一個閥塊有多個孔腔，這些孔腔被成組以便形成安裝圖I。
安裝圖通常包含不同的孔腔類型；螺栓孔用于安裝閥塊，定位銷孔用于在正確的方向定位閥塊，其他孔是用于閥塊的不同端口。

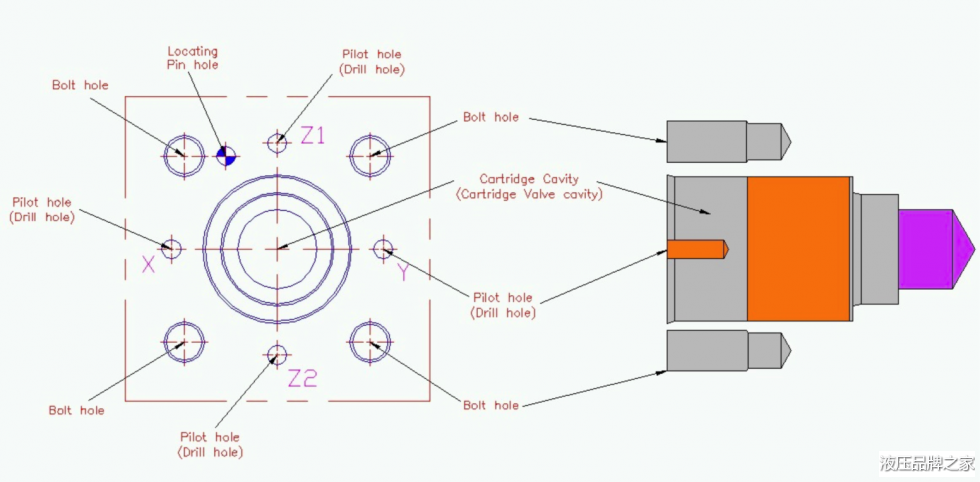

典型安裝圖——插裝式閥
