[討論]技術指導：denison液壓泵在液壓機結構上的應用

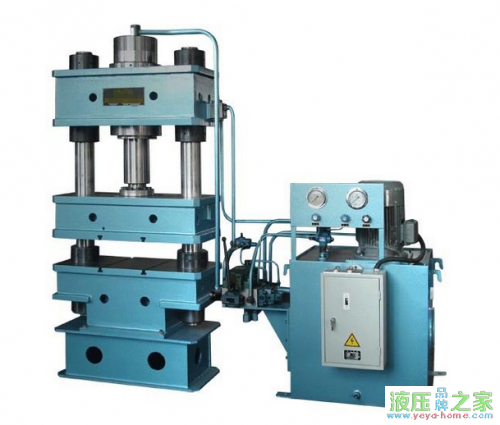

液壓機有雙柱、四柱、八柱、焊接框架和多層鋼帶纏繞框架等型式，中、小型立式液壓機還有用C型架式的C型架式液壓機三面敞開，操作方便，但剛性差。沖壓用的焊接框架式液壓機剛性好，前后關閉，但左右封閉。上傳動的立式四柱自由鍛造液壓機中,壓機則多用臥式。按結構型式分。denison液壓泵油缸固定在上梁中,柱塞與活動橫梁剛性連接，活動橫梁由立柱導向，工作液的壓強作用下上下移動。


橫梁上有可以前后移動的工作臺。活動橫梁下和工作臺面上分別裝置上砧和下砧。工作力由上、下橫梁和立柱組成的框架接受。采用泵-蓄能器驅動的大、中型的自由鍛水壓機常采用三個工作缸，以得到三級工作力。工作缸外還設有向上施加力的平衡缸和回程缸。
技術指導：denison液壓泵在液壓機結構上的應用

用來傳送能量以實現各種工藝的機器。液壓機除用于鍛壓成形外，也可用于矯正、壓裝、打包、壓塊和壓板等。液壓機包括水壓機和油壓機。以水基液體為工作介質的稱為水壓機,液壓機是一種以液體為工作介質。以油為工作介質的稱為油壓機。液壓機的規格一般用公稱工作力（千牛）或公稱噸位（噸）表示。鍛造用液壓機多是水壓機，噸位較高。為減小設備尺寸，大型鍛造水壓機常用較高壓強（35兆帕左右）有時也采用 100兆帕以上的超高壓。其他用途的液壓機一般采用 625兆帕的工作壓強。油壓機的噸位比水壓機低。

驅動系統

液壓機的驅動系統主要有denison液壓泵直接驅動和泵-蓄能器驅動兩種型式。

驅動系統

配流閥用來改變供液方向，溢流閥用來調節系統的限定壓強，同時起平安溢流作用。這種驅動系統環節少,系統的denison液壓泵向液壓缸提供高壓工作液體。結構簡單,壓強能按所需的工作力自動增減，減少了電能消耗，但須由液壓機的最大工作力和最高工作速度來決定泵及其驅動電機的容量。這種型式的驅動系統多用于中小型液壓機，也有用泵直接驅動的大型（如120000千牛）自由鍛造水壓機。

由蓄能器儲存；而當供給量缺乏于需要時，denison液壓泵－蓄能器驅動 這種驅動系統中有一個或一組蓄能器。當denison液壓泵泵所供給的高壓工作液有余量時。便由蓄能器補充供給。采用這種系統可以按高壓工作液的平均用量選用泵和電動機的容量，但因為工作液的壓強是恒定的電能消耗量較大，并且系統的環節多，結構比較復雜。這種驅動系統多用于大型液壓機，或者用一套驅動系統驅動數臺液壓機。

結構型式

液壓機有立式和臥式兩種。多數液壓機為立式，按作用力的方向區分。擠壓用液

結構
