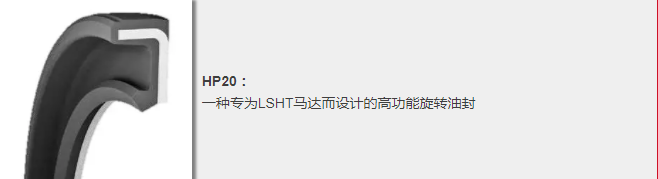

1.HP20旋轉油封

特瑞堡密封系統最新開發的HP20旋轉油封，是一款可以優化低速/高扭矩液壓馬達嚴苛要求的高功能密封件。其采用了創新的結構設計，結合了特瑞堡專利的密封材料，可以在高速下提供更好的性能，并且適應不同的應用工況和液壓油，還包含當前的生物降解油。

2.低速/高扭矩馬達

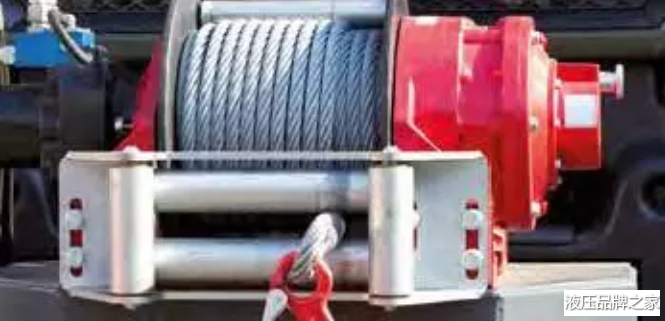

低速/高扭矩（LSHT）液壓馬達是液壓系統中最具成本效益，并且可靠性最強的部件之一。相比高速馬達和變速箱減速器，LSHT馬達具有更多優勢。較小的驅動外殼具有大功率、低噪音和振動的特性，易于轉向并且啟動平穩。它們通常用于林業、農業、建筑行業、液壓泵、絞盤制動器和通用液壓應用中。
LSHT馬達可以給用戶提供大量的動力，因而在緩慢啟動時能夠輕松地實現轉向。但其也因為滿足設備的實際應用要求，對旋轉油封的性能提出了新的挑戰高度。

HP20旋轉油封的開發初衷就是為了用于低速/高扭矩（LSHT）液壓馬達，其擁有改進的性能和延長使用壽命的功能。
HP20的特征和優點
1、金屬護圈能夠防止高壓下密封唇發生擠出；
2、平衡壓力的幾何形狀能夠讓密封件在軸上保持更穩定接觸；
3、護圈超出密封件的部分，接觸到與之配合的金屬溝槽，提高了散熱性；
4、可使用HNBR（標準溫度和低溫）、FKM和FKM-XploR特瑞堡專利材料進行加工；
5、HNBR材料可以在符合以下標準的礦物油中使用，例如DIN51524-2HLP, ISO11158HM,ISO6743/4L-HM,ISO VG46 – BDS ISO 3448，以及純度等級為16/13 – ISO4406 – 1999的標準；
6、使用FKM材料加工，可用于生物降解液壓油應用中，已經通過兼容性測試；
7、切口式密封唇適用于更高的功能要求。

3.專家分析
特瑞堡密封系統負責旋轉油封的產品總監Filippo Zanett說：“金屬護圈不僅能夠阻止這些設備在高壓下運行時發生唇擠出的現象，而且能延伸出密封件，背面接觸到金屬溝槽，從而實現更有效地散熱。”

產品設計經理Maurizio Massetti說：“我們的產品開發團隊改進了密封唇的幾何形狀，并且結合實際測試操作和理論測試方法，比如有限元分析（FEA），重新設計了幾何形狀平衡了壓力，能夠確保密封唇和軸之間發生更好的接觸。”

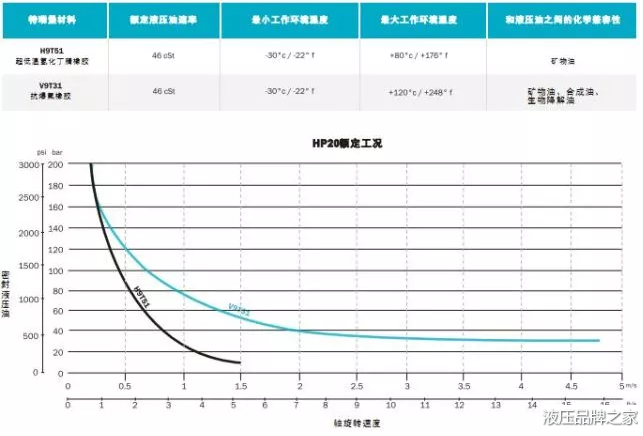

HP20旋轉油封技術信息

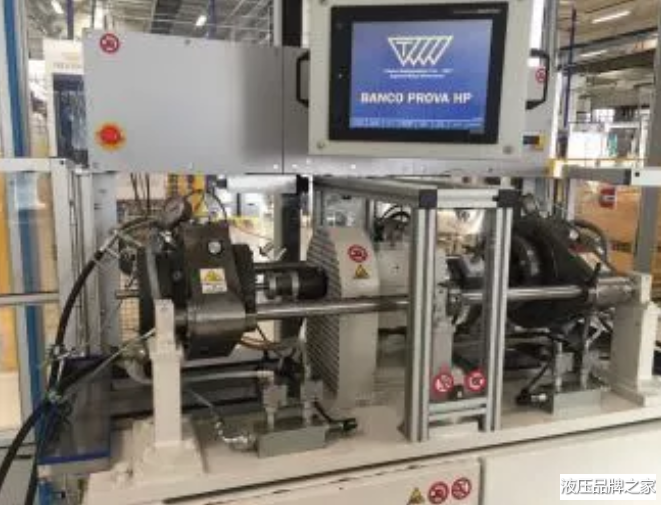

4.HP20旋轉油封測試實驗臺
特瑞堡密封系統為了讓客戶對我們產品的性能更為信任和滿意，專門開發了針對HP20旋轉油封的測試平臺。配有兩頭的測試平臺可用于兩種不同解決方案的對照測試，并能根據客戶的要求設定壓力、溫度和速度，提供有關產品耐磨性和可靠性的信息。該測試臺能夠進行多達40個步驟的編程，監測多個因素，例如吸收扭矩、軸轉速、方向、流體溫度、流量和頂部壓力，接收所有實時數據進行分析。
特瑞堡希望通過準確地模擬現實世界的應用工況，提供關于產品在整個生命周期中的運行狀況。
如果您想了解更密封產品和應用信息，請掃描下方微信二維碼關注我們，或者直接撥打我們的技術服務熱線400-015-5188進行咨詢！
