德國力士樂REXROTH柱塞泵如何正確的安裝

                                                             德國力士樂REXROTH柱塞泵如何正確的安裝
      力士樂REXROTH軸向柱塞泵的基本形式均為法蘭安裝式，若采用電動機驅動時，則需要制造一個"安裝體"，如圖1所示，采用這種連接方法可消除驅動機軸與柱塞泵軸的兩個軸的同軸度誤差， 小端法蘭與柱塞泵法蘭連接，大法蘭則與Y系列B5或B35電動機前法蘭連接，兩軸之間應留有3mm間隙，可用彈性聯軸器、梅花聯軸器、齒輪聯軸器連接。

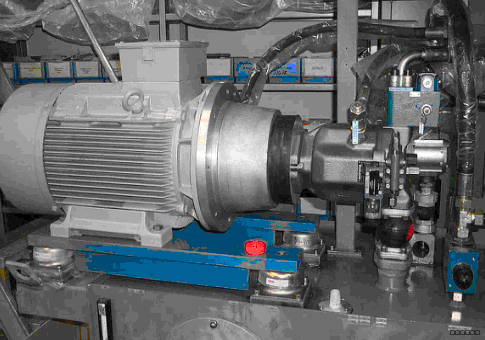

                                                             圖1

       力士樂REXROTH軸向柱塞泵可以兩個方向運轉。軸向柱塞泵的輸人軸和輸出軸不能承受來自各方向的外力，因此在裝配聯軸器時的配合不可過緊，不許用鐵錘敲打聯軸器。軸向柱塞泵與聯軸器的配合關系，應為二級間隙配合。在聯軸器鍵槽對面，按軸孔不同的直徑，鉆、攻一個M6-M10mm仿邊的螺紋孔，用螺釘頂死防止聯軸器竄動。
 ①如采用軸套剛性連接時，原動機軸與泵軸伸、兩軸中心線的同軸度誤差應控制在0.05mm之內。若以彈性聯軸器連接時，同軸度誤差為0.1mm左右。兩個軸的角度誤差控制在0.5°以內。
 ② 力士樂REXROTH軸向柱塞泵不許用V帶或鏈輪直接傳動，必要時，要采取間接形式，柱塞泵的軸伸仍用聯軸器與輸人軸的聯軸器連接。
 ③ 力士樂REXROTH軸向柱塞泵的旋轉方向，無特殊要求時，制造廠出廠的泵都按順時針方向運轉。
 ④ 力士樂REXROTH軸向柱塞泵的安裝位置應注意，在泵的后面應留出一定的空間，便于拆卸檢修。
 ⑤ 力士樂REXROTH軸向柱塞泵的自吸能力較差，安裝泵時盡力靠近油箱，應在油面以下，使液壓油可以自行灌進泵內，對泵的運轉十分有益。如果限于條件，液壓泵必須安裝于油箱上邊時，其吸油高度不得大于最低油位500mm。
 ⑥ 力士樂REXROTH柱塞泵的吸油口，要安設線隙式濾油器，過濾精度應為30~50μm；在系統的回油管路要安裝過濾精度為10~20μm的回油濾油器。
力士樂REXROTH徑向柱塞泵的結構一般為偏心軸式或凸輪式兩種，分為3個柱塞或6個柱塞的，這種泵為閥式配流，抗污染能力較強，并有一定的自吸能力。這類泵的工作壓力稍高于軸向柱塞泵，而流量比較小，是由其結構所決定的。徑向柱塞泵的整體結構好，在安裝方面比軸向柱塞泵的安裝規范要簡單許多。

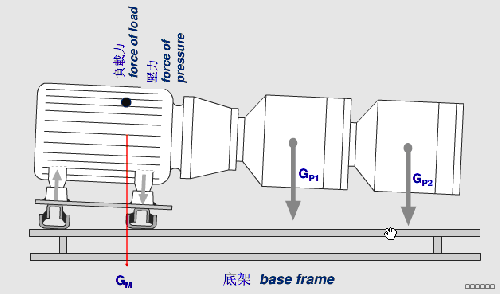

                                               圖2


                                                         圖3


                                                     圖4
