[討論]力士樂三通流量閥工作原理問題

樓主^#

更多發布于：2017-12-03 21:33

圖為力士樂某三通流量閥，在分析這個閥的工作原理時產生了疑問，我的分析如下：
（1）節流閥芯的受力問題。從樣本中看，在不給信號時，節流閥閥芯應該受到3個力：
1.節流閥閥芯左端彈簧腔彈簧力，2.液壓油對彈簧腔中閥芯左端的力（液壓油從閥芯鉆孔進入），3.A口節流閥閥芯右端面受到的壓力。
這三個力使節流閥閥芯趨于關閉，也就是說，磁鐵力要克服這三個力才能打開節流閥閥口，但是從原理圖中看，為何即沒有虛線表示液壓力或者把彈簧畫出來呢？

（2）A口→P口通油問題。書上說，補償閥芯在最開始時由于右腔彈簧力作用，靠在最左端。我的分析是，假設電磁鐵一直不通電（節流閥閥口不打開），
1.當A口壓力小于補償閥芯右端彈簧腔壓力的話，此時整個閥都不通油
2.當A口壓力大于補償閥芯右端彈簧腔壓力的話，補償閥芯右移，此時A口→P口通油

（3）當節流閥口開啟時，這個壓力補償閥芯是怎么運動的？
我的分析是：
如果A口壓力小于補償閥芯右腔彈簧力，那么這個補償閥芯根本就不會向右移動，補償閥芯仍然緊靠最左端
如果A口壓力大于補償閥芯右腔彈簧力，那么這個補償閥芯在節流閥口沒開啟之前就向右移動了，當閥口開啟后，補償閥芯右端不僅有彈簧力還有節流閥口節流后的壓力，如口此時A口的壓力小于補償閥芯右腔壓力，那么補償閥芯會向左移動，也不會向右移動啊。
而書上所說的閥芯兩端產生壓差向右移動，實在想不明白。
請各位前輩指教了，我的分析到底出錯在哪？謝謝！

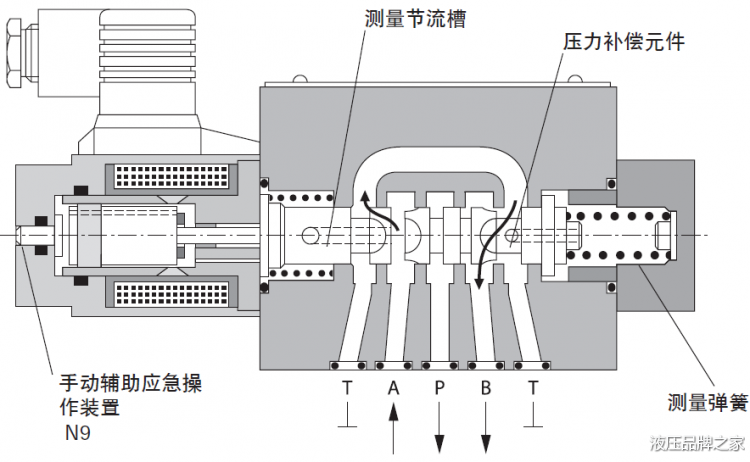

描述：樣本圖
描述：原理圖
描述：書上原理解釋

喜歡1 評分0

最新喜歡：

分開旅行

回復

只是路人液壓工程師發帖數295 液壓幣2688枚加關注寫私信這人很懶，什么都沒留下。	沙發^# 發布于：2018-07-23 16:25 應該有阻尼，行程兩端的壓差
	回復(0) 喜歡(0) 評分

lianqghg 液壓助理工程師一級發帖數651 液壓幣146枚加關注寫私信這人很懶，什么都沒留下。	板凳^# 發布于：2026-01-16 14:05 書本上說的沒毛病
	回復(0) 喜歡(0) 評分

lianqghg 液壓助理工程師一級發帖數651 液壓幣146枚加關注寫私信這人很懶，什么都沒留下。	地板^# 發布于：2026-01-16 14:11 B口接負載，P口可以接負載也可以接油箱
	回復(0) 喜歡(0) 評分
