[分享]關于數字化液壓測試技術

樓主#
更多 發布于：2018-12-21 13:21
 眾所周知，要了解液壓元件的液壓性能、液壓系統的壓力流量狀況，必須使用測量儀器。使用壓力表和機械式流量計測量壓力和流量，已有上百年的歷史了。優點是成本低、可直讀，無中間環節。而其局限性也顯而易見：
（1）無法同時觀察多個參數值；
（2）動態性能差（低于10Hz），無法捕捉到瞬間的壓力和流量的數值；
（3）一晃而過，過程沒有記錄，無法深入分析；
（4）信息傳遞只能靠不精確的語言描述，不能自動生成文字記錄 。
而使用數字式液壓測試儀，就可以避免傳統壓力表和機械式流量計的局限性，例如“Webtec數字式液壓測試儀”就具有以下優點：

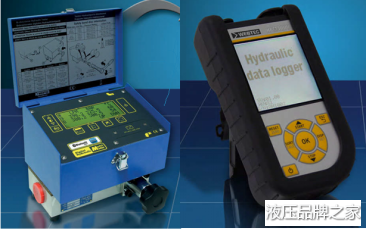

圖1  Webtec數字式液壓測試儀

圖2 測試儀器接線方式

（1）Webtec數字式液壓測試儀可同時測多組參數，例如壓力、流量、溫度、功率、容積效率，通過對功率和容積效率的分析，可以調試泵、馬達和判斷泵和馬達內部磨損情況；
（2）Webtec數字式液壓測試儀最多可以配置26個傳感器，可以同時測多組數據，以便于我們分析不同油路之間壓力和流量的相互關系，如圖3所示藍色曲線為補油壓力曲線，綠色曲線為高壓曲線；
（3）Webtec數字式液壓測試儀的測量傳感器的動態性能已高達2000Hz，足以抓住一般液壓元件系統的壓力瞬變，然后從容地分析，短時間內壓力沖擊對系統和元件的影響，如圖4所示在0.5s內高壓壓力從50bar迅速上升到440bar；

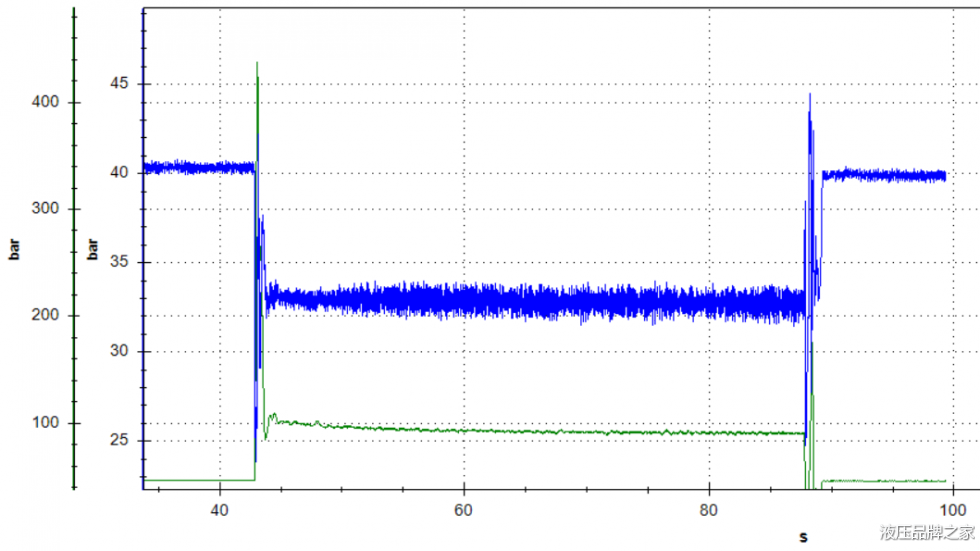

圖3 補油和高壓壓力曲線

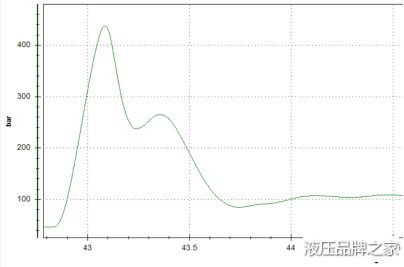

圖4 高壓壓力曲線

（4）信息可客觀的無損失的，甚至在使用不同語言的地區間傳遞、交流、分析、探討，Webtec數字式液壓測試儀可以將測量數據在設備和電腦之間進行在線數據傳送，以便于我們及時保存和分享數據，對元件和系統出現的問題及時分析解決。
  綜上所述，可以明顯看出在液壓系統故障排除、系統調試，Webtec數字式液壓測試儀這樣的現代化測試儀器比傳統的壓力表和流量計有著無法比擬的優勢。因此，數字式液壓測試儀將對我們在提高系統效率、系統調試、系統故障排除、系統優化提供幫助。
如需了解更多關于測試和webtec測試儀器信息，可以加我微信15036119151
附件名稱/大小 下載次數 最后更新

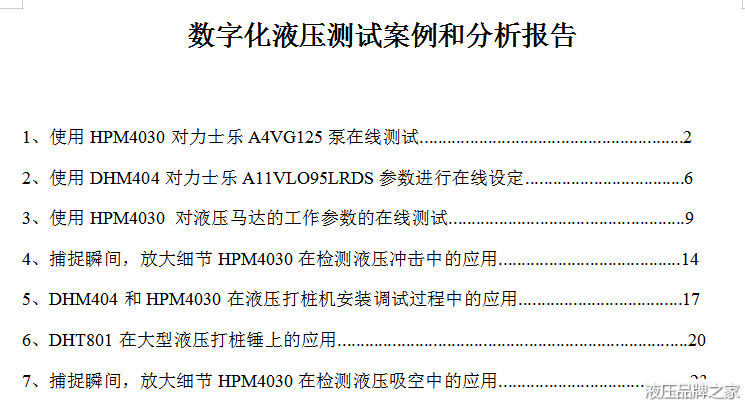

數字化液壓測試案例和分析報告.pdf (1993KB)  6 2018-12-21 13:24:42
旋挖鉆機動力頭馬達的測試報告.pdf (1568KB)  3 2018-12-21 13:25:01
喜歡0 評分0
林子007
液壓菜鳥
液壓菜鳥
  • 發帖數16
  • 液壓幣45枚
沙發#
發布于：2019-01-02 10:30
使用HPM4030 對液壓馬達的工作參數的在線測試

      Webtec數字式液壓測試儀HPM4030是預防和診斷液壓故障的理想入門級產品，液壓工程師可以同時連接兩個和三個傳感器，顯示讀數、記錄數據和導出數據結果至HPMComm軟件，已進行進一步的分析。下面我們就以使用HPM4030對A2FM107液壓馬達（用于水泵驅動）的工作參數的在線測試為例，詳細說明HPM4030的使用方法。


圖一 測試原理和接線圖

 在測試開始前準備HPM4030測試儀一套、筆記本電腦一臺、3個測壓接頭，然后按以下步驟進行安裝和測試：
 1、將表線、傳感器和HPM4030測試儀接好；
 2、將傳感器和測壓軟管接好；
 3、按圖一連接方式將0-600bar傳感器接入MP1油口測壓接頭上、0-60bar傳感器接入MP2油口測壓接頭上、-1-16bar傳感器接入MP3油口測壓接頭上；
 4、打開HPM4030測試儀，在筆記本上打開HPMComm軟件，設置壓力、溫度等參數；
 5、啟動設備，讓設備運行一段時間，按不同工況多次測量數據，將記錄的數據保存到電腦上。
 測試完畢后對測試的數據進行整理，按不同的工況分別分析測試數據：
     1、怠速工況

圖二 怠速工況測試曲線

 怠速工況為發動機在710rpm情況下，馬達進油口壓力：87bar，出油口壓力：5bar，殼體泄油壓力：0.45bar。
     2、怠速到全速工況


圖三 怠速到全速工況測試曲線

  怠速工況到全速工況（710rpm升至1400rpm），馬達進油口壓力：81bar逐步升至290bar，出油口壓力：5bar逐步升至11bar，殼體泄油壓力：0.45bar逐步升至1bar。
      3、全速工況


圖四 全速工況測試曲線

  全速工況為發動機在1400rpm情況下，馬達進油口壓力：297bar，出油口壓力：11bar，殼體泄油壓力：0.9bar。
       4、急加速工況

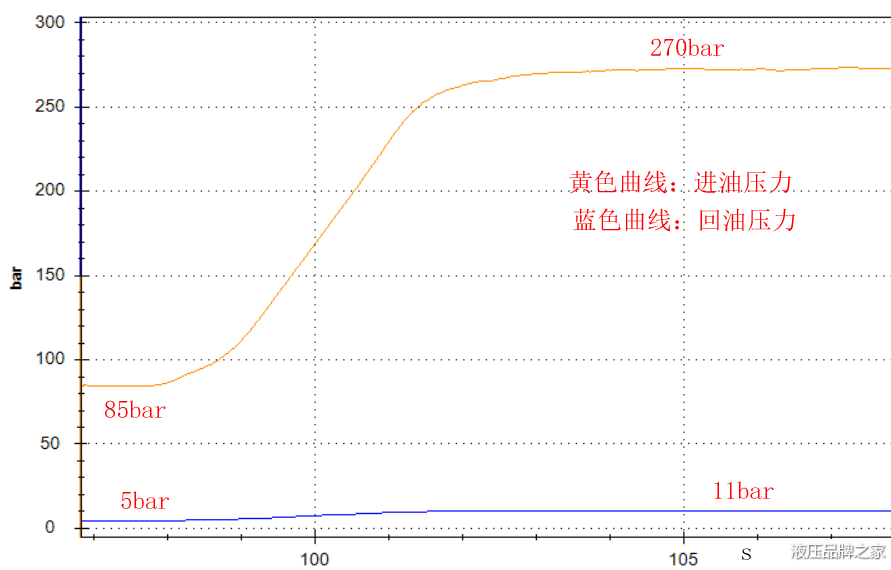

圖五 急加速工況測試曲線

  急加速工況是在發動機怠速情況下，快速轉動轉速控制旋鈕，使發動機升至1400rpm，根據曲線顯示，此過程總耗時6s，急加速時間長，使馬達進出口壓力的增幅比較緩和。
       5、急停工況


圖六 急停工況測試曲線1

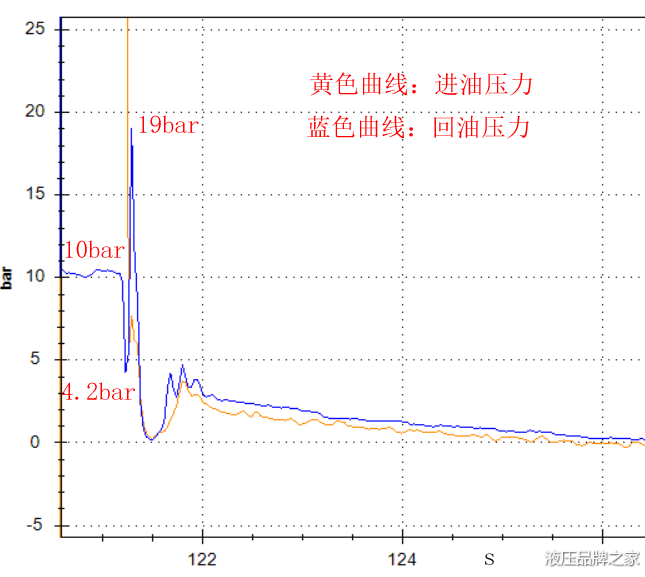

圖七 急停工況測試曲線2

  急停工況是按下面板上的急停按鈕，發動機瞬間熄火，測出的馬達進口壓力和出口壓力。
  圖六中，馬達進口壓力在0.06s內從270bar下降到5bar，可見發電動機熄火后壓力下降很快。從圖七中可以看出，水泵因為慣性的作用，繼續剛才的運轉，此時進出口壓差大于單向閥開啟壓力（0.3bar）時，單向閥開啟，馬達進口壓力從5bar回升至7.7bar。隨著水泵轉速降低，進口壓力回落到0.19bar。然后由于進出口壓差減小，小于單向閥開啟壓力（0.3bar）時，單向閥關閉，進口壓力升至3.7bar，最后進口壓力緩慢降至0bar。
  圖七中，馬達出口壓力由于發電動機熄火從10bar瞬間回落到4.2bar，然后因為水泵的慣性作用出口壓力回升至19ba。隨著水泵轉速降低，出口壓力再回落到0.19bar。隨著進出口壓差減小，單向閥關閉出口壓力再升至4.7bar，最后出口壓力緩慢降至0.1bar。
  從以上使用HPM4030對A2FM107液壓馬達的工作參數的在線測試整個過程我們可以看到，HPM4030測試儀操作簡單、測試精度高，可以清楚捕捉到馬達壓力每時每刻的動態變化過程，這是普通的壓力表無發做到的，這將會對馬達故障分析和維護保養起到促進作用。




如需了解更多關于測試和webtec測試儀器信息，可以加我微信15036119151
