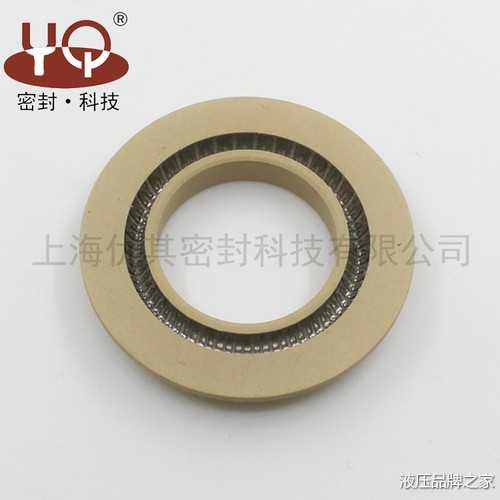

[分享]泛塞封-軸密封/孔密封

樓主#
更多 發布于：2021-07-15 14:46



使用條件
壓力：35MOa/350bar
溫度：-150℃~+250℃
外部速度：最高至2m/s
運動速度：最高至15m/s




應用范圍
所有通用機械和工程機械、液壓和氣動、化學和加工工業，旋轉、擺動、往復和復合（升降和旋轉）運動。
介質：所有型號的液壓油，熱氣，蒸汽和大多數化學物質。

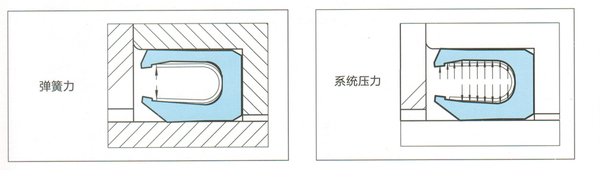

工作方式
幾乎所有泛塞封都有相同的工作原理，不同之處是它們的外形形狀和所使用的金屬彈簧的類型



特點
1、摩擦系數非常小，良好的動態和靜態密封
2、在高達15m/s的速度下能夠密封
3、幾乎通用的化學相容性
4、可使用較大的溫度范圍
5、與化學品接觸，不發生永久彈性形變
6、抗老化性能好
7、壓縮變形小
8、能承受比較高的壓力負荷
9、非常好的干摩擦特性
10、結構精巧，可安裝于標準的O型圈溝槽




泛塞封密封材料及特性




泛塞封彈簧類型
U型彈簧
U型彈簧是泛塞封里最標準的彈簧，廣泛用于各種泛塞封之中。彈簧截面呈U型，使其負載集中在密封唇的前緣，于各種泛塞封之中。
由結構的特殊設計，比其他類型的彈簧具使密封件有可能可靠的擦拭作用和較大變形范圍，能夠提供更大的補償范圍，對軸、孔的跳
動、偏心容忍程度較大。



H形彈簧
螺旋形彈簧是一種用扁平薄片螺旋繞制形成的彈簧，廣泛用于各種泛塞封之中。由結構的特殊設計，比其他類型的彈簧具有更大的單
位荷載和更小的變性范圍。因此，它最適合用于靜態或者緩慢動態的高壓用途，并且非常適合用于真空、氣體和低溫等情況，但對
軸、孔的跳動、偏心容忍度較低。



S型彈簧
S型彈簧是一種由圓形鋼絲加工成傾斜線圈的彈簧，在很寬的變形范圍內具有相對恒定的荷載。允許密封件在工作壽命內，精
確控制摩擦，它的獨特設計使得密封件不會因為過度變形而損壞彈簧。



F型彈簧
F型彈簧是一種高效、高負載的彈簧，是的沿著整個密封唇和持續的彈簧接觸。這種高負載的密封圈建議在極其靜態的密封條件
下應用，比如包含低溫液態、高度真空和氦的密封。其動密封被應用到海運輸油臂旋轉面以及面轉矩和強制動等類似應用中。





彈簧選擇指南

喜歡0 評分0
kindred111
液壓工程師二級
液壓工程師二級
  • 發帖數264
  • 液壓幣6461枚
這人很懶，什么都沒留下。
  • 社區居民
  • 最愛沙發
  • 忠實會員
沙發#
發布于：2022-03-23 09:48
受教了！！！謝謝樓主！！
回復(0) 喜歡(0)     評分
郭亞克
液壓學徒工二級
液壓學徒工二級
  • 發帖數166
  • 液壓幣315枚
懂技術的壇友，有空多幫其它壇友...
  • 忠實會員
  • 社區居民
板凳#
發布于：2022-04-02 22:29
第一次，學習了
回復(0) 喜歡(0)     評分
