一、焊接管路泄漏原因和非焊接擴口式管路無泄漏原理
1、焊接管路泄漏主要有以下原因
(1)焊縫處易腐蝕、焊縫脫焊、有氣孔等（任何焊接管路不可能做到100%探傷）。
(2)焊接法蘭與設備接口（或閥快）連接處。這主要是焊接法蘭與設備接口處安裝不當造成的。由于焊接法蘭安裝時先需要點焊、定位、找正，法蘭的螺絲孔需要對準設備上的螺絲孔，然后再拆下來進行電焊，在電焊時稍有偏差法蘭與管子之間發生變形，在安裝管子時較勁，致使密封不嚴造成大量泄漏或滲漏。尤其是在劇烈震動的工況下，這類事故經常發生。
(3)管路在焊接制作和安裝過程中產生殘余內應力，使金屬晶格扭曲，變成腐蝕電池陰陽極，形成裂紋。

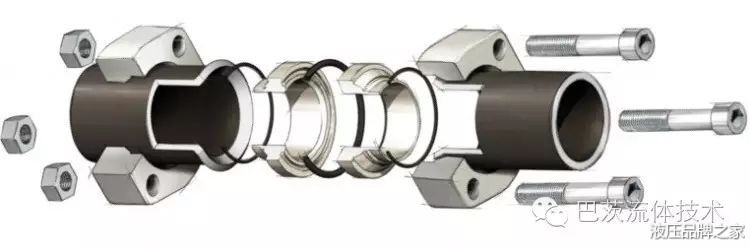

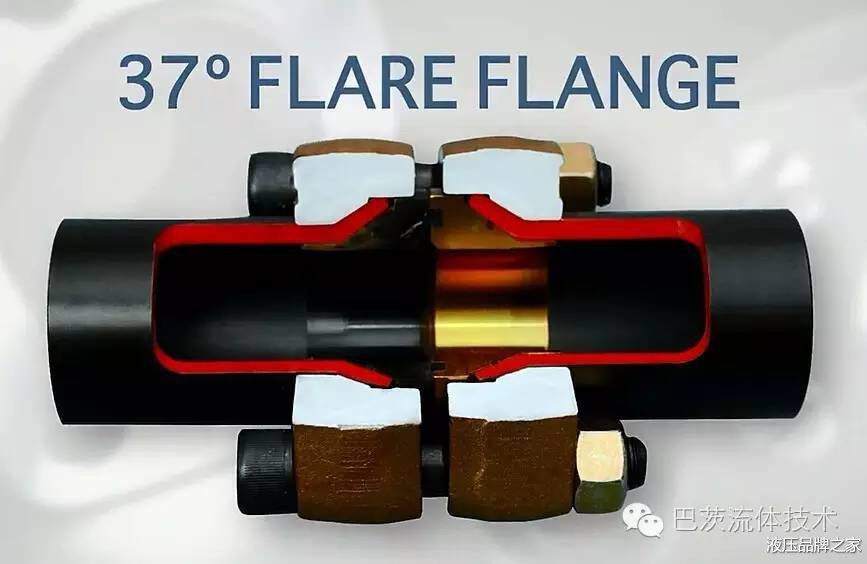

2、非焊接擴口式法蘭接頭可以360°轉動，可以任意對準設備上的螺絲孔，而且鑲接件密封面與擴口面實際上形成球面接觸，安裝時允許管子與設備之間有一定的傾斜角，而不影響密封，很好地解決了管路與設備連接的泄漏問題。
3、八十年代初，我國曾采用過擴口式管路并列入了國家標準，但由于擴口部位采用擠壓方式成型，這樣易造成擴口端開裂，而且擴口密封面粗糙度很低，使用后效果不好，使這項技術沒能得到推廣。而現在是采用專用擴口設備對管子進行冷輾軋，使管子變形均勻一致，對壁厚不均勻、橢圓的鋼管起到冷擠壓變形矯正的作用，且便于質量控制；這種冷輾軋可使擴口面的粗糙度達到1.6以上，無點蝕和裂縫；并在唯一可能的泄漏通路上安裝了密封圈，密封效果很好。

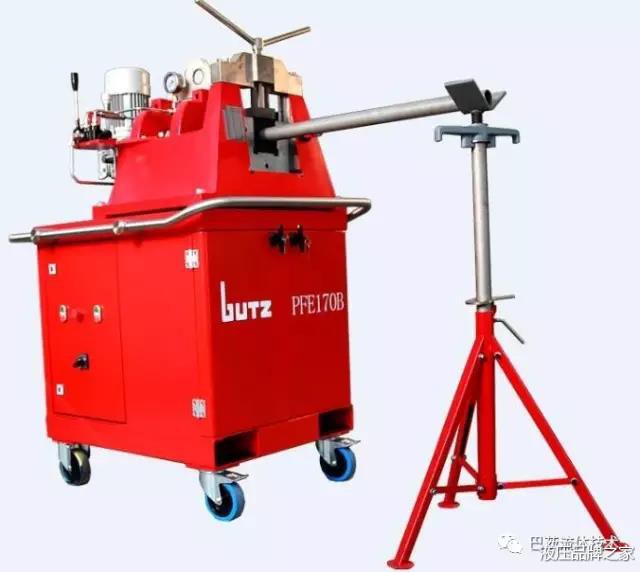

Butz非焊接法蘭連接鋼管旋壓擴口設備，適用管徑6-170mm外徑。

二、焊接管路與擴口式管路安裝上的區別
焊接管路安裝基本步驟：①用壓縮空氣吹出管中雜質②管路打坡口并點焊預裝③拆卸后再進行氬弧焊打底再電焊④酸洗⑤清水沖洗⑥碳酸鈉溶液中和⑦清水沖洗，空氣吹干⑧整體管路裝配⑨液壓油在線沖洗⑩對主要管路必須進行超聲波或磁粉探傷。非焊接擴口式管路可以根據圖紙或實際測量結果在車間規?；a，一次安裝，無需再次酸洗，從而大大縮短了安裝工期，從我們的經驗看，可以縮短2∕3的安裝時間。
三、焊接管路與擴口式管路清潔度上的區別
閉式液壓系統和帶伺服閥與比例閥的液壓系統，對管路清潔度的要求較高時，焊接管路很難達到NaS 7級。而擴口式無焊接管路很容易達到NaS 5級。
四、焊接管路與非焊接擴口式管路在液壓設備安全性上的區別
焊接系統隨著使用時間的延長，焊渣和氧化皮在連續的交變載荷的作用下易脫落，污染了液壓系統，嚴重時將在短時間內造成主要元件損壞，損失慘重；由于表現為元件的損壞，這種事故不易辨別和預防，很多人沒有意識到其主要原因來自液壓管路。擴口式無焊接管路則無此情況。
五、焊接管路與非焊接擴口式管路維護上的區別
焊接管路本身產生泄漏時，維護費時費力。尤其更換閥塊或閥時，有些管路很難拆卸。而擴口式無焊接管路則極易拆裝且基本上是免維護的。
六、焊接管路與擴口式管路沖洗上的區別
擴口式管路由于沒有焊點，管子十分干凈，同樣一套管路系統擴口式的沖洗時間約為焊接的1∕10時間，這樣不僅縮短了工期，還節省了大量的濾芯和電力消耗。
七、焊接管路與擴口式管路在工況上的區別
焊接管路在劇烈震動工況下，易脫焊、掉焊渣和氧化皮等，容易形成泄漏點或造成管路污染，擴口式無焊接管路解決了此問題，適用于劇烈震動工況。
八、焊接管路與擴口式管路成本對比
1、鋼管。我們采用的管子是由鋼管廠出廠前已經酸洗好的，而目前大多數的液壓件廠都有酸洗池，規模小，利用率低，有的液壓件廠或安裝單位在施工現場焊接酸洗槽，這樣產生許多的污染源，而且自己酸洗也很麻煩。單從管子成本上講，鋼管廠酸洗后的管子比自己洗的管子略高，但從環境的角度講，我們認為高這么一點也是很值得的。
2、接頭。由于擴口式接頭多了鑲接件或襯套，加之擴口式接頭還沒有形成大批量，所以擴口式接頭比焊接接頭略高。
3、加工費。焊接管路需要很多經過考核的焊接人員，尤其是氬弧焊；擴口式無焊接管路不需要焊工，對技術工人的要求比較低，擴一個管子口的時間僅相當于焊接打坡口的時間，且無需焊條，所以擴口的加工費比焊接的加工費低較多。
4、安裝費。由于擴口式管路安裝時間比焊接式縮短了2/3時間，所以安裝費節省了很多。
5、沖洗費。由于管子十分干凈，沖洗時間短，所以擴口式管路沖洗費比焊接管路節省很多。
根據招投標過程中擴口式與焊接管路報價對比，擴口式管路比焊接管路約低5-8%。
九、焊接管路與擴口式管路對設備質量的影響
設備的液壓系統采用焊接管路，由于是自身存在的缺點，很難提高設備的整體質量。如果設備的液壓系統采用了先進的擴口式無焊接連接技術，增強了控制執行系統的安全性，可以提高設備的整體賣點。
